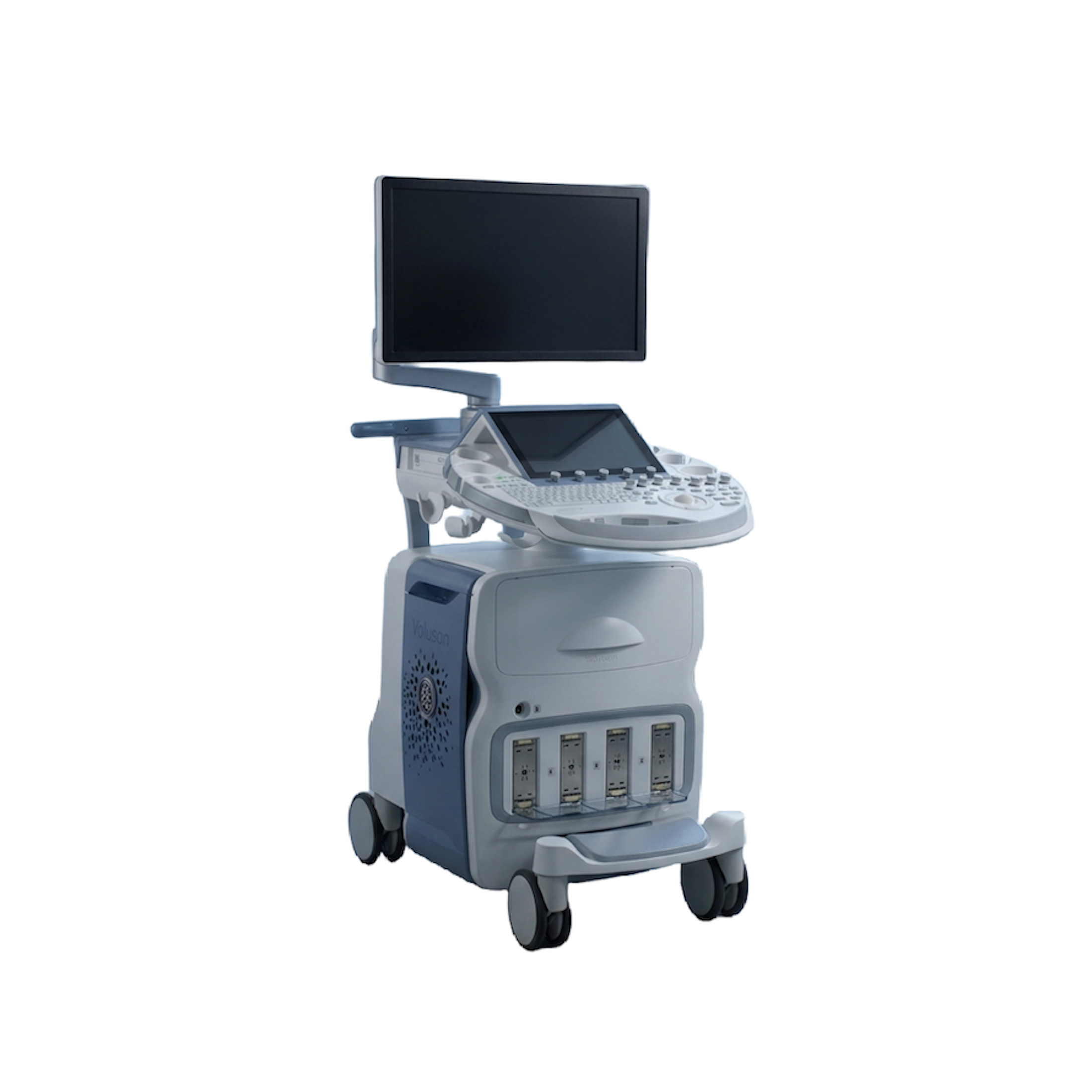

GE Voluson™ E10 – Generalüberholt

Der Voluson E10 ist auf anspruchsvolle Fälle in der Frauenheilkunde ausgelegt. Technische Grundlage ist die Radiance System Architecture, die gegenüber früheren Versionen die sechsfache Datenmenge verarbeitet und die doppelte Rechenleistung bereitstellt. Sichtbar wird das bei den Sonden: Die elektronische Matrixsonde eM6C erreicht gegenüber mechanischer Sondentechnologie bis zu 29-fach höhere Volumenraten. Für das fetale Herz steht mit fetalHQ eine Auswertung von Größe, Form und Kontraktilität aus dem Vierkammerblick bereit, inklusive Z-Werten und Perzentilen. SonoCNS übernimmt die Ausrichtung und Vermessung der empfohlenen Ebenen des fetalen Gehirns und senkt dabei die Zahl der Tastenanschläge um 80 Prozent. Dazu kommen Automatisierungsfunktionen und ein ergonomisch ausgelegtes Bedienkonzept sowie Funktionen für Datensicherheit, Archivierung und Dokumentation.

Vorteile des Voluson™ E10

• Radiance System Architecture: Sechsfache Datenmenge und doppelte Rechenleistung gegenüber früheren Versionen bilden die Basis für die Bildgebung des Systems
• Matrixsonde eM6C: 29 Prozent höhere 4D-Volumenraten und über 15 Prozent höhere 2D-Bildraten bedeuten weniger Artefakte und eine bessere Bildqualität
• Werkzeuge für das fetale Herz: fetalHQ wertet Größe, Form und Kontraktilität aus dem Vierkammerblick aus und liefert Z-Werte und Perzentile je Messgröße
• KI, die messbar entlastet: SonoCNS senkt die Zahl der Tastenanschläge bei der fetalen Hirnuntersuchung um 80 Prozent und arbeitet 29 Prozent schneller als die Vorgängerversion
• Feinste Gefäße darstellen: Radiant™ setzt beim Farbdoppler einen neuen Maßstab, während SlowflowHD den darstellbaren Bereich bis in niedrige Flussgeschwindigkeiten hinein erweitert
• Automatisierung im Ablauf: Eine erprobte Bedienoberfläche trifft auf Automatisierung und ergonomisches Design
• Herstelleraufbereitung statt Gebrauchtkauf: Aufgearbeitet nach den Standards von GE HealthCare, technisch wie optisch auf Neugeräteniveau, geliefert mit KV-Zulassung und Gewährleistung.

GE Voluson™ E10: Alle Funktionen im Überblick

Radiance System Architecture

Die Systemarchitektur des E10 verarbeitet die sechsfache Datenmenge früherer Versionen und verfügt über die doppelte Rechenleistung. Sie ist die Grundlage, auf der sämtliche Bildgebungsverfahren des Systems aufsetzen.

Radiant™

Radiant™ setzt beim Farbdoppler einen neuen Maßstab: Selbst kleinste Gefäße werden schnell und unkompliziert sichtbar.

SlowflowHD

Langsame Flüsse entziehen sich dem konventionellen Farbdoppler. SlowflowHD verschiebt die Nachweisgrenze nach unten und macht damit Perfusion im Gewebe darstellbar.

HDRes

HDRes ist ein Bildgebungsmodus, der die laterale und axiale Auflösung erhöht. Das verbessert die Gewebedifferenzierung, schärft die Abgrenzung von Strukturgrenzen und bringt feine Details heraus.

HDlive™-Technologien

HDlive™ ist keine einzelne Funktion, sondern eine Gruppe von Darstellungsverfahren – gedacht für die Fälle, die im Schnittbild offenbleiben. Sie machen sichtbar, wie anatomische Strukturen räumlich zueinander liegen, und verbessern die Beurteilbarkeit sich entwickelnder Strukturen.

fetalHQ

fetalHQ ermöglicht eine unkomplizierte und zugleich umfassende Auswertung des fetalen Herzens: Größe, Form und Kontraktilität lassen sich aus dem Vierkammerblick heraus beurteilen, auf Basis von 2D-Messungen und Speckle Tracking (Verfolgung von Gewebemustern im Bild). Die Ergebnisse münden in eine ausführliche Befundseite mit Z-Werten und Perzentilen zu jeder kardialen Messgröße.

SonoCNS

Hinter SonoCNS steht Deep Learning aus der Edison-Familie von GE HealthCare. Die Anwendung findet die empfohlenen Ebenen des fetalen Gehirns, bringt sie in die richtige Ausrichtung und nimmt die zugehörigen Messungen vor. Gegenüber der Vorgängerversion arbeitet sie 29 Prozent schneller.

Uterine Trace

Ein Strich genügt: Sie zeichnen das Endometrium in einer Standardebene nach, das System erledigt den Rest und liefert die koronare Ebene des Uterus. Anschließend führt die Anwendung direkt zu den Piktogrammen der Uterusklassifikation, was die Dokumentation der Uterusform abkürzt.

MI/TI-Grenzwerte

Wie viel akustische Energie ins Gewebe geht, bleibt kontrollierbar: Der E10 erlaubt eigene TI-Einstellungen und warnt beim MI. Beides folgt den aktuellen Empfehlungen von ISUOG und AIUM.

3D-Druck

Ein aufgenommenes Volumen lässt sich unmittelbar aus dem System heraus in den 3D-Druck geben – ohne Umweg über Zwischenschritte, was Zeit spart und den Ablauf vereinfacht. Eingesetzt wird das in der Modellfertigung, in der Forschung und im Gespräch mit werdenden Eltern.

SonoDefense

SonoDefense schützt System und Patientendaten über mehrere aufeinander aufbauende Sicherheitsebenen. Dazu zählt unter anderem eine Absicherung der USB-Schnittstellen.

Tricefy™

Tricefy™ ist im System hinterlegt und erlaubt es, Aufnahmen direkt mit Patientinnen und Kollegen zu teilen. Gleichzeitig lassen sich Clips, Bilder und Berichte sicher ablegen; Patientinnen greifen über die Tricefy Patient App darauf zu.

4DView

Die Auswertung muss nicht am Gerät stattfinden: Mit der Software 4DView lassen sich Volumendaten auch abseits des Systems optimieren, bearbeiten und analysieren. Ob sie verfügbar ist, hängt vom Land ab.

Systeminformationen des GE Voluson™ E10

• Systemarchitektur
  Grundlage des Systems ist die Radiance System Architecture mit der sechsfachen Datenmenge und der doppelten Rechenleistung früherer Versionen.
• Bedienung und Ergonomie
  Der E10 arbeitet mit einer bewährten Bedienoberfläche, die um Automatisierungsfunktionen und ein ergonomisch ausgelegtes Design ergänzt ist.
• Sondentechnologie
  Exzellente Bildqualität beginnt bei der Sonde. Die Voluson-Sonden wurden auf Basis von Rückmeldungen von Ärzten und Sonografen weiterentwickelt und berücksichtigen sowohl ergonomische Anforderungen als auch Technologien für Anwendungen in der Frauengesundheit.
• Verfügbare Sonden
  Die eM6C ist eine elektronische 4D-Matrixsonde mit gekrümmter Anordnung; sie erreicht bis zu 29-fach höhere Volumenraten als mechanische Sondentechnologie und bietet flexible Bildformate bei hoher Auflösung. Die Volumen-Matrixsonde RM7C liefert dank XDclear™-Technologie eine hohe Auflösung in 2D, 3D und 4D sowie eine ausgeprägte Farbsensitivität. Die XDclear™-Sonden C2-9-D, C1-6-D und RM7C verbinden Einkristalltechnologie, akustische Verstärkung und Cool-Stack-Technologie und erzielen damit eine außergewöhnliche Gewebe- und Detailauflösung, auch bei schwierigen Schallbedingungen. Die RIC6-12-D ist eine hochfrequente Transvaginalsonde für die Darstellung feinster Details im ersten Trimester.
• Datensicherheit und Datenaustausch
  Mit SonoDefense verfügt das System über ein mehrschichtiges Sicherheitskonzept. Tricefy™ ermöglicht das unmittelbare Teilen von Bildern sowie die sichere Archivierung von Clips, Bildern und Berichten.

Erweiterungen für den GE Voluson™ E10

• Sonden nach Untersuchungsspektrum: Welche Schallköpfe an Bord sind, legen wir gemeinsam fest – zur Wahl stehen eM6C, RM7C, XDclear™ C2-9-D und C1-6-D sowie RIC6-12-D
• Schallkopf-Service: Kommt später eine Sonde hinzu oder fällt eine aus, übernehmen wir Prüfung, Reparatur und Austausch
• Verbrauchsmaterial: Drucker, Papier, Gel und Desinfektionstücher laufen ebenfalls über uns
• IT-Einbindung: Den Anschluss an Ihre Praxis-EDV richten wir auf Wunsch ein
• Ersatzgerät im Servicefall: Zieht sich eine Wartung oder Reparatur, überbrücken wir die Zeit mit einem vollwertigen Leihsystem

Service für den GE Voluson™ E10

Aufbereitung beim Hersteller

Die Generalüberholung übernimmt GE HealthCare selbst, im eigenen Repair Operations Center. Dort wird das System nach den Standards des Herstellers instand gesetzt und auf den aktuellen technischen Stand gebracht – so weit, dass es einem Neugerät in Leistung wie Erscheinungsbild standhält. MEDIASON ist gelisteter Vertriebspartner für diese Systeme und liefert sie mit KV-Zulassung und Gewährleistung aus.

Reparaturen bleiben im Haus

Kein Subunternehmer, keine Zwischenstation: Was an Ihrem E10 gemacht werden muss, machen unsere eigenen Techniker – in der zertifizierten Werkstatt oder bei Ihnen in der Praxis. Als zertifizierter GE-HealthCare-Partner arbeiten wir nach Herstellervorgaben und mit Originalersatzteilen.

Sicherheitsprüfung mit Dokumentation

Die wiederkehrende Sicherheits- und Funktionsprüfung für Ultraschallsysteme führen wir vollständig durch. Dazu zählen die Bildqualität am Phantom, alle Betriebsmodi, sämtliche Schallköpfe sowie die elektrische Sicherheit, jeweils unter Berücksichtigung der Umgebungshelligkeit. Sie bekommen anschließend nicht nur eine Bestätigung, sondern einen eigens entwickelten Dokumentationsordner mit allen Messwerten und einer Bewertung des Gerätezustands. Inspektionen und der Tausch von Verschleißteilen laufen im selben Rhythmus mit.

Vor-Ort-Service und Leihgerät

Bundesweit ist unser Außendienst unterwegs und erledigt den Großteil der Einsätze vor Ort. Dauert eine Reparatur länger, steht ein geprüftes Überbrückungssystem bereit.

Schallkopf-Service

Ein beschädigter Schallkopf landet bei uns zunächst auf dem Prüfstand. Lässt er sich reparieren, reparieren wir ihn; ist er nicht mehr zu retten, tauschen wir ihn aus.

Finanzierung, Netzwerk und Austauschprämie

Den Anschluss an Ihr Praxis-Netzwerk richten wir auf Wunsch ein. Für die Anschaffung besprechen wir, welcher Weg passt – Leasing, Mietkauf oder ein individuelles Zahlungsmodell. Ihr bisheriges System nehmen wir beim Wechsel zurück und rechnen eine Austauschprämie an, unabhängig von Alter und Zustand.

Einweisung und Anwenderschulungen

Wir nehmen uns für Sie und Ihr Team Zeit am Gerät – und bleiben auch danach erreichbar. Ergänzend laufen in unseren Beratungsräumen regelmäßig Kurse und Anwenderschulungen, in denen neben der Bedienung auch aktuelle Abrechnungsmöglichkeiten besprochen werden.

Von MEDIASON

Wir machen nichts anderes als diagnostischen Ultraschall, und das seit 1989. Über 35 Jahre Erfahrung in Beratung, Verkauf und Service, vom Standort Nidderau aus – deutschlandweit.
